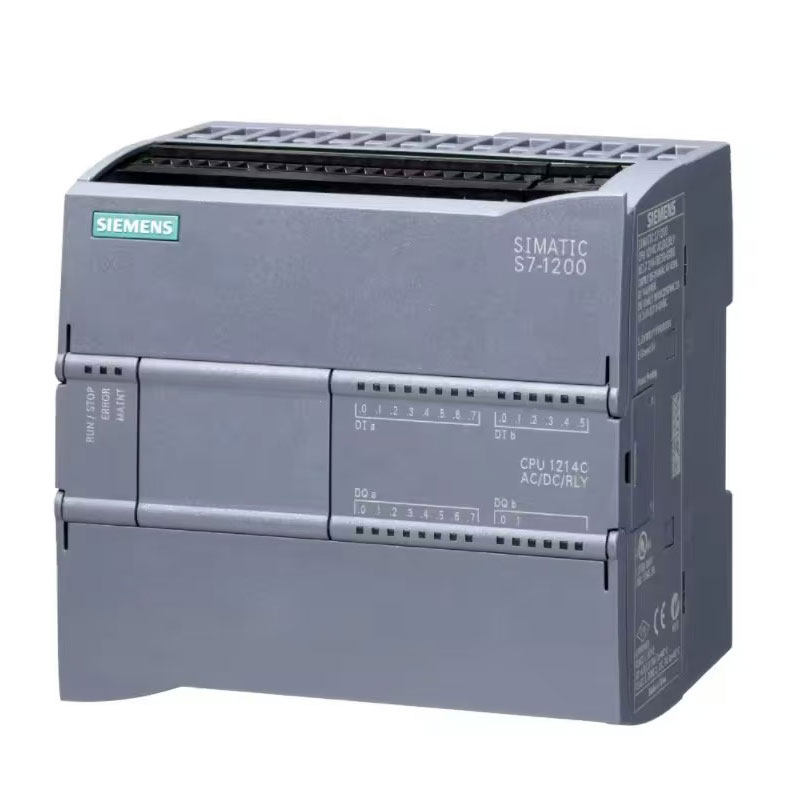

IntroduçãoA maioria dos engenheiros de automação e compradores de equipamentos domina apenas as operações básicas de programação do CLP Siemens S7-1200, mas frequentemente se depara com diversos problemas em campo: falha na conexão do CLP após a chegada do equipamento, oscilação do servo, dados analógicos instáveis, desligamentos aleatórios por falha e falhas no download do programa.Na maioria dos casos, esses problemas são não causado por danos no hardwaremas devido à seleção inadequada, fiação não padronizada, configurações de parâmetros incorretas e maus hábitos de programação.Este blog se concentra inteiramente em habilidades práticas de resolução de problemas e armadilhas frequentes Para usuários finais e engenheiros de campo. Sem parâmetros teóricos vazios — todas as soluções podem ser aplicadas diretamente para corrigir 90% das falhas comuns do S7-1200, estabilizar a operação do equipamento e reduzir os custos de pós-venda.1. Erros Críticos de Seleção | Evite Retrabalho e Prejuízos Financeiros1.1 Versão incorreta do processador = Falha no controle de movimentoMuitos iniciantes selecionam modelos de PLC aleatoriamente, sem distinguir as diferenças entre as versões, o que resulta na indisponibilidade de posicionamento de alta velocidade e controle servo após a instalação.Versão DC/DC/DC (Padrão Industrial e Preferencial)Fonte de alimentação de 24 V CC, saída transistorizadaSuporta saída de pulso de alta velocidade de 100kHz, acionando diretamente servomotores e motores de passo.Ideal para todos os equipamentos de automação de posicionamento, corte e movimento alternativo.Versão AC/DC/RLY (Apenas para controle simples de ligar/desligar)Fonte de alimentação CA de 220 V, saída de reléSem função de pulso de alta velocidade, não é possível realizar nenhum controle de posicionamento.Aplicável somente a ventiladores, bombas d'água, iluminação e dispositivos simples de ligar/desligar.Regra fundamental: Escolha DC/DC/DC incondicionalmente se o seu dispositivo envolver funções de servo, motor de passo ou posicionamento!1.2 Margem de desempenho da CPU insuficiente | Travamentos e perda de pulsoPadrões de seleção S7-1200 comprovados em campo para projetos industriais:Lógica simples e dispositivos de E/S comuns: 1212CEquipamentos servo de ≤4 eixos para embalagem e transporte: 1214C (Modelo Universal Mais Popular)Múltiplos sinais analógicos, controle PID e rede com múltiplos dispositivos: 1215CPosicionamento de alta precisão, corte e sincronização multieixos: 1217CDica prática: Manter o uso de memória do programa abaixo de 70% e o tempo de ciclo OB1 deve estar dentro de 100 ms. Exceder esses valores pode facilmente causar perda de pacotes, travamentos do programa e desligamentos aleatórios do equipamento.1.3 Instalação Desordenada do Módulo de Expansão | Falha no Reconhecimento do MóduloO S7-1200 possui regras rígidas para slots de expansão. Todos os módulos de expansão devem ser instalados sequencialmente, a partir do primeiro slot à direita da CPU.Slots vazios ou instalação desordenada podem causar falhas e tornar os módulos irreconhecíveis.Habilidade de layout ideal: Mantenha os módulos de comunicação e energia afastados dos módulos de alta temperatura para evitar falhas por superaquecimento; posicione os módulos de saída digital no lado mais à direita para reduzir a interferência de sinal.2. Dicas de Instalação e Fiação de Hardware | Elimine Interferências e Disparos Falsos2.1 Dados Analógicos Instáveis ​​e Deriva de Sinal | Solução PermanenteProblema comum no local: Os dados de temperatura, pressão e vazão oscilam continuamente, mesmo com sensores intactos e programas corretos.Soluções:Utilize cabos blindados para sinais analógicos com aterramento em uma única extremidade.Separe os cabos de alimentação (cabos de servo/inversor) dos cabos de sinal com uma distância superior a 20 cm; nunca os coloque no mesmo tubo.Habilite a filtragem analógica e a amostragem suave no TIA Portal para eliminar completamente a deriva de dados.2.2 Acionamento falso da entrada digital e intermitência aleatória da luzMuitos usuários se deparam com oscilações aleatórias nos indicadores de entrada do CLP durante o desligamento do equipamento.CausaInterferência na frequência da rede elétrica e tensão induzida em cabos de sinal longos.SoluçãoAjuste o atraso de entrada DI para 3ms~5ms na configuração de hardware do TIA Portal para eliminar completamente os disparos falsos com baixo custo.2.5 Reinicializações e falhas aleatórias causadas por fonte de alimentação instávelOs processadores S7-1200 são sensíveis à ondulação da energia. Fontes de alimentação chaveadas de baixa qualidade podem causar desconexões aleatórias, perda de programas e erros nos módulos.RecomendaçãoAdote fontes de alimentação reguladas industriais e instale anéis magnéticos anti-interferência no terminal de alimentação da CPU para melhorar significativamente a estabilidade do equipamento.3. Habilidades Práticas de Programação | Programas Estáveis, de Fácil Manutenção e Sem Erros3.1 Evite o uso indevido de bits de memória (bits M) para prevenir falhas ocultasEngenheiros iniciantes frequentemente usam M0.0, M0.1 e outros bits M para lógica intermediária, o que leva a conflitos de variáveis ​​e desordem lógica após longo período de operação do equipamento.Melhores práticasPriorizar blocos de dados do banco de dados Para programação do S7-1200. Alocação independente de variáveis ​​para ações, alarmes e status do equipamento, garantindo lógica clara, ausência de conflitos e facilidade de manutenção.3.2 Armadilha do Temporizador | Evite Desvios de Temporização e Deriva LógicaDefeito comum: Temporização imprecisa e lógica de ciclo instável durante operação prolongada.Regra de EvitaçãoNão misture temporizadores TON e TOF para lógica de oscilação cíclica. Adote uniformemente temporizadores IEC para obter resolução estável e erro de tempo cumulativo zero.3.3 Adicionar tolerância a falhas para programas analógicos | Prevenir falhas de equipamentosA desconexão do sensor e o mau contato causarão falha no programa, descontrole do PID e operação incorreta sem lógica de tolerância a falhas.Método Universal de Tolerância a FalhasDefina os limites superior e inferior para dados analógicos. Bloqueie as saídas e dispare alarmes quando os valores excederem a faixa normal para evitar riscos de sobretemperatura e sobrepressão.3.4 Solução definitiva para falhas de homing do eixoProblema de alta frequência: O eixo para com um alarme ao atingir o interruptor de limite durante o processo de inicialização, sem reinicialização automática em sentido inverso.Soluções:Ative a função "reversão automática do interruptor de limite" na configuração de hardware.Aumente adequadamente o tempo de aceleração e desaceleração para evitar colisões bruscas com os limites.Reserve uma distância segura entre os interruptores de limite e os batentes mecânicos.4. Solução de Problemas de Comunicação | Corrigir Falhas de Conexão e Desconexões Aleatórias4.1 PLC não encontrado e falha na conexão com o PC90% das falhas de conexão são problemas de rede e não danos ao hardware:IP padrão do PLC: 192.168.0.1, fácil de entrar em conflito com segmentos de IP da LAN local.Configure um endereço IP estático para o adaptador de rede do PC (mesmo segmento do PLC) e desative a aquisição automática de IP.Desative o firewall e o software antivírus do seu computador para evitar a interceptação das comunicações.4.2 Desconexão aleatória de PROFINET e IHMHabilidade EssencialUtilize PROFINET em vez de Modbus para redes com múltiplos dispositivos. Aumente adequadamente o tempo limite de comunicação e adote cabos Ethernet blindados de uso industrial para eliminar desconexões por interferência no local.4.3 Falha no download do programa causada por incompatibilidade de versão do firmwareProblema com alta frequência: Programas compilados com versões avançadas do TIA Portal não podem ser baixados para PLCs com firmware de versão antiga.SoluçãoVerifique a versão do firmware do PLC antes de fazer o download, compare com a versão do hardware no TIA Portal ou atualize o firmware online para unificar as versões.5. Habilidades de resolução rápida de problemas no local | Ferramenta de eficiência pós-venda5.1 Diagnóstico via Buffer de Diagnóstico (Localização de Falhas Mais Rápida)O S7-1200 está equipado com um poderoso sistema de diagnóstico integrado, que registra a hora exata e a causa de todos os desligamentos e falhas de módulos.Acesse o modo online no TIA Portal e verifique o buffer de diagnóstico para localizar falhas com precisão, evitando inspeções cegas de linhas e programas.5.2 Desligamento aleatório sem aviso prévioPrincipais causas: Tempo de ciclo do programa excessivo, alta ocupação de memória e interferência eletromagnética.SoluçõesSimplificar a lógica do programa, reduzir o tempo de ciclo do OB1, otimizar o layout da fiação e adicionar medidas anti-interferência.6. Dicas para manutenção diária e prolongamento da vida útilLimpe regularmente o pó do canal de dissipação de calor do PLC para evitar reduções de frequência devido à alta temperatura e falhas de travamento.Instale um cartão de memória para projetos importantes e faça backups regulares dos programas para evitar a perda de arquivos.Verifique a tensão da fonte de alimentação antes de ligar equipamentos que ficaram desligados por longos períodos para evitar danos à CPU causados ​​por picos de tensão.Nunca troque módulos de sinal com os módulos ligados para evitar a queima das portas.ResumoO PLC Siemens S7-1200 apresenta excelente estabilidade intrínseca. 90% das falhas em campo são causadas por Seleção incorreta, fiação não padronizada, configurações de parâmetros ausentes e falta de tolerância a falhas do programa..Dominar as habilidades práticas acima pode ajudá-lo a evitar armadilhas na aquisição, resolver completamente problemas comuns como jitter analógico, desconexão de comunicação, falhas de posicionamento e desligamentos aleatórios, reduzir significativamente a pressão pós-venda e melhorar a estabilidade geral do equipamento.InteraçãoQuais problemas complexos do S7-1200 você encontrou em campo? Deixe um comentário para compartilhar sua experiência de solução de problemas!
